カルノーの定理の証明とクラウジウスの不等式導入

■カルノーの定理の証明
前回、カルノーサイクルの概要と効率の計算の仕方を論じました。

今回はもう少し議論を発展させて、カルノーの定理について論じます。カルノーの定理の前に一つ論じておくことがあります。それは、カルノーサイクルが可逆か不可逆かです。カルノーサイクルは、結論からいうと可逆機関です。そもそも、カルノーサイクル自体が可逆過程を組み合わせたものであり、逆に回すことも可能なのです。そこを踏まえたうえでカルノーの定理を考えてみましょう。カルノーの定理とは、下記の定理です。

■定まった高温熱源と低温熱源の間に働く熱機関サイクルのうち、全ての可逆サイクルは等しく最大であり、不可逆サイクルは必ずそれより小さい。

何の話をしているかというと、こういうことです。｢高温熱源と低温熱源がある熱機関だとカルノーサイクル(可逆サイクル)は全部同じ効率であり、カルノーサイクルが最大効率を持ったサイクルです。よって、不可逆サイクルはそれより効率が低くなります｣といっているのです。

よく、オットーサイクルやランキンサイクル等の実サイクルも可逆サイクルだから、カルノーの定理よりカルノーサイクルと同じ効率では？と思われる方がいる。そもそも前提である熱源の個数がずれています。カルノーの定理は【ただ２つの熱源の間で動作する可逆機関】を対象として議論をしています。でも、実サイクルはそうではありません。例えば、実サイクルの可逆機関では等圧変化過程や等積変化過程があります。これらの過程では必ず熱の出入りがあります。準静的変化(可逆変化)では，熱の移動の時に温度差があってはいけませんから例えば等圧変化で温度が Ta から Tb まで変化したとすると，熱をやりとりする相手の熱源は温度が Ta から Tb までの連続無限個のものが必要になります．

したがって，カルノーサイクル以外のものは【ただ２つの熱源の間で動作する可逆機関】ではないのです。ここは誤解しないでください。同じディスカッションがYahoo知恵袋にありますので紹介しておきます。

http://okwave.jp/qa/q5374013.html

じゃあ、何故カルノーの定理が成り立つのか。今回はこれについて解説しようと思います。

すべての可逆サイクル(カルノーサイクル)の効率は等しい。

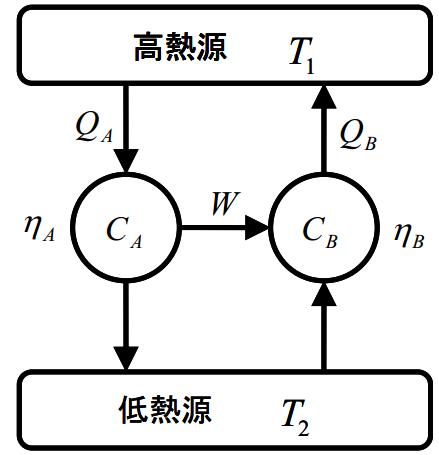

(証明)可逆サイクルAと可逆サイクルBの効率をηAとηBを定義する。今、ηA＞ηBだと仮定しサイクルAとサイクルBを連結したサイクルを考える。(下図参考)



上のサイクルではηA>ηBより、W/QA > W/QB ⇔QB > QAとなるが、この場合低温熱源から高温熱源に移動することになり、熱力学の第二法則に反する。よってηA≦Bでなければならない。

※そもそも可逆サイクル同士の組み合わせですから、このケースの場合、何の影響も残さずに低温熱源から高温熱源に熱を移動させていますよね。

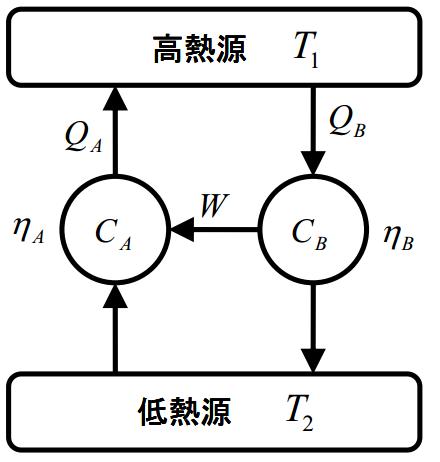

じゃあ、ηA＜ηBとなる場合はどうかというと、下記の図を見てください。



図のように可逆サイクルを回すとηA＜ηB⇔W/QA<W/QB⇔QB<QAとなり、低温熱源から高温熱源に何の影響も残さず可逆的に熱の移動ができてしまう。これもまた矛盾だといえます。

二つの熱源の場合、可逆機関の熱効率はηA＝ηBとなり等しくならざるをえないのです。

不可逆サイクルの効率は必ず可逆サイクル(カルノーサイクル)に劣る。

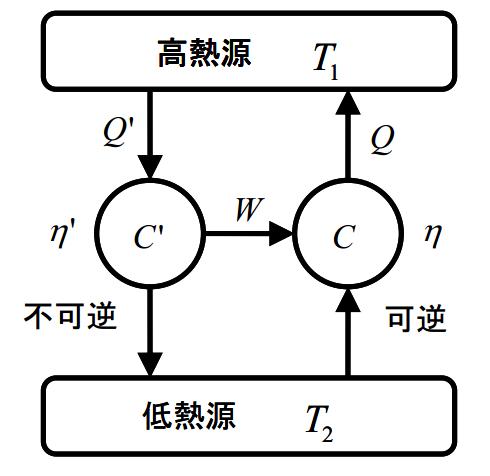

これを証明するために、可逆サイクルと不可逆サイクルを組み合わせた図のようなサイクルを考えましょう。



不可逆サイクルの効率をη’、可逆サイクルの効率をηとする。
η’＞ηと仮定すると、W/Q'>W/Q⇔Q>Q'となり、やはり熱力学第二法則に矛盾する。よってη’≦ηとなる。更にη’＝ηとするとQ'=Qとなるが、これでは不可逆サイクルと可逆サイクルの連結サイクルが可逆サイクルになってしまうので矛盾しています。以上より、η’＜ηとならざるをえないのです。

これにより二つの熱源からなる可逆サイクル(カルノーサイクル)こそが、最大の熱効率を誇る熱機関だということが証明されました。更に、カルノー効率は前回の記事によると

η = 1- TL/TH = (TH - TL)/TH　＜　1です。

従って、η＝1となる熱機関は作ることができないのです。第二種永久機関は存在しない。カルノーの功績から定量的に理解できると思います。それにもかかわらず、カルノー自身は熱力学第二法則の発見者ではないのですよね。それでも、物理学が進んだ現代だからカルノーの功績の素晴らしさは理解できるものだと思いますよ。

追記：実はこれまで理想気体でカルノー効率を定義したので、腑に落ちないかもしれませんがやはり実在気体であっても上のような効率になります。やはりすべてのカルノーサイクルは同等なのです。これを導出するヒントは、http://qanda.rakuten.ne.jp/qa1885802.htmlに論じられていますが、暇な時やっておきます。

■クラウジウスの不等式

さて、ここまで二つの熱源に対して下記が成り立つことを論じました。
QH/TH + QL/TL = 0 …①

不可逆過程の場合は、上の＝が成り立ちません。カルノーの定理より
η = W/QH = (QH＋QL)/QH < (TH - TL)/TH
⇔1 ＋ QL/QH < 1 - TL/TH
⇔QL/QH + TL/TH < 0
⇔QL/TL + TH/QH <0…②

となります。従って一般の機関に対して下記が成り立つのは自明です。

QH/TH + QL/TL ≦ 0 …③

さて、2個の熱源で上の式が成り立つことがわかりました。

これをN個の熱源に拡張した議論がクラウジウスの不等式です。

クラウジウスの不等式では複数個の熱源に対して下記が成り立つという議論です。

ΣQi/Ti ≦0(∞個の熱源に拡張すると∮dQ/T≦0)

では、何故この式が成り立つのか？次回の記事ではそれについて論じようと思います。

シャルピー衝撃試験

シャルピー衝撃試験とは，ハンマで試験片を打撃して破壊し，打撃後のハンマの振り上げ角度を読み取って試験片の破壊に費やされたエネルギーを求める試験です。試験機は振り子式で、振り子の先端についたハンマーが試験片に衝突し、試験片を破壊するときの衝撃エネルギーを読み取ります。これは、振り子の振り下ろす前の位置エネルギーと試験片破壊後に残された振り子のエネルギーの差となっています。

実際のエネルギーの計算式は下記を参考にしてください。↓

http://detail.chiebukuro.yahoo.co.jp/qa/question_detail/q1096909315

ここでは、シャルピー衝撃試験の動画をいくつか紹介しましょう。

カルノーサイクル入門：理想気体のカルノー効率について

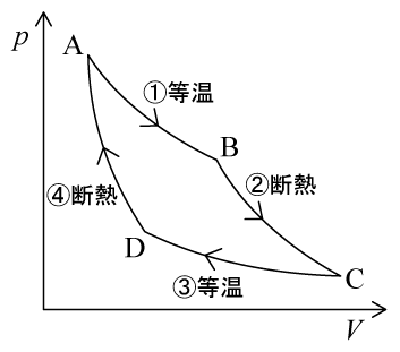

カルノーサイクルの熱力学的な意味はさておき、まずはどんなサイクルなのか紹介しようと思います。下記画像をご覧ください。



状態A,B,C,DをそれぞれA(Pa,Va,Ta),B(Pb,Vb,Tb),C(Pc,Vc,Tc),D(Pd,Vd,Td)とします。
カルノーサイクルの場合、下記のような4つの可逆変化を行うサイクルとなっています。

A⇒B：等温膨張
B⇒C：断熱膨張
C⇒D：等温圧縮
D⇒A：断熱圧縮

入力した熱量Qin、外部にしたトータルの仕事Wtを用いて熱機関の効率ηは一般的にη= Wt/Qinとなります。本日の議題は理想気体でカルノーサイクルにおける効率ηを計算してみようということです。(カルノーサイクルにおける効率をカルノー効率といいます。)小難しいことは考えず一個一個のプロセスで熱力学の第一法則を立ててみましょう。

■A⇒B：等温膨張
ΔUab = Qab ＋ Wab …①
等温なので、Ta = Tb。また理想気体だとΔUab＝0となる。よって
Qab= -Wab = ∫PdV = nRTa*dV/V = nRTa*Ln(Vb/Va)…②

■B⇒C：断熱膨張
ΔUbc = Qbc ＋ Wbc …③
断熱過程なのでQbc = 0となる。従って、
Wbc = U(Tc) - U(Tb) = U(Tc) - U(Ta) …　④

■C⇒D：等温圧縮
ΔUcd = Qcd ＋ Wcd …⑤
等温なので、Tc = Td。また理想気体だとΔUcd＝0となる。よって
Qcd= -Wcd = ∫PdV = nRTc*dV/V = nRTc*Ln(Vd/Vc)…⑥

■D⇒A：断熱圧縮
ΔUda = Qda ＋ Wda …⑦
断熱過程なのでQbc = 0となる。従って、
Wda = U(Ta) - U(Td) = U(Ta) - U(Tc) …　⑧

以上より、正味の仕事Wtは④、⑧を代入すると次式のようになる。
Wt = -(Wab + Wbc + Wcd + Wda) = -(Wab + Wcd) = Qab + Qcd
よって、熱効率ηはQin = Qabとなるので次式の通りになる。
η = (Qab + Qcd)/Qab = 1 + Qcd/Qab…⑨

大分本質的な形になりましたね。
QcdとQabに②式と⑥式を代入しましょう。すると、
η = 1 + (Tc/Ta)*Ln(Vb/Va)/{Ln(Vd/Vc)}…⑩

ここで、ポアソンの関係式を思い出すと下記が成り立ちます。
Vb^(γ‐1)*Tb = Vb^(γ‐1)*Ta = Vc^(γ‐1)*Tc…⑪
Vd^(γ‐1)*Td = Vd^(γ‐1)*Tc = Va^(γ‐1)*Ta…⑫
⑪×⑫⇔(Vb*Vd)^(γ‐1) = (Va*Vc)^(γ‐1) …⑬
∴Vb*Vd= Va*Vc ⇔ Vb/Va = Vc/Vd…⑬'

⑬’を⑩に代入すると、下記のようになります。

η = 1 + Qcd/Qab ＝1 - (Tc/Ta)　…⑭

ここで、おさらい。Qabは高温熱源からの熱源を表していますのでQH,Qcdは低温熱源からの熱を表していますのでQLと書くことにします。またTa、Tcも同様にTH,TLと表記します。世の一般的な教科書では、下記のように書くほうが一般的かもしれません。

η = 1 + QL/QH ＝1 - (TL/TH)　…⑭’

更に、⑭式を見てわかるようにカルノーサイクルでは下記の式が成り立ちます。

QL/QH = -(TL/TH)
QL/TL + QH/TL = 0…⑮

この⑮式こそ、エントロピーの発見につながる重要な式なのです。この話はのちにクラウジウスの不等式の話でします。カルノーサイクルとカルノー効率はここまでです。
